O balanço prende em batidas irregulares e há marca de raspagem na roda: o pivo dobrado pinhao escape girard perregaux restauracao se manifesta como folga lateral e batimento que sobe com torque mínimo.
Trocar o pinhão inteiro vira recomendação padrão, mas o manual não detecta micro-ovalização do pivô nem trincas na raiz. Quem já fez a troca e manteve o problema sabe que a solução ‘padrão’ só mascara a falha real.
Removi a platina, usei **punção micro 0,6mm**, mandril de apoio, microscópio 20×, e endireitei o pivô com batidas controladas, completando com solda fria de estanho e calibração de folga com lâmina 0,05mm.
Som repetitivo: tic-tac irregular com dupla batida a cada 15 segundos, amplitude variável e mudança súbita no isocronismo. Esse padrão acústico apontou para pivo dobrado pinhao escape girard perregaux restauracao — não é ruído elétrico nem lubrificante seco; é desalinhamento do pivô gerando perda de sincronismo no impulso.
Identificação acústica do pivo dobrado pinhao escape girard perregaux restauracao
Usei pick-up piezo acoplado à platina e estetoscópio de relojoeiro para capturar o evento. A dupla batida aparece como dois picos separados no espectro, com intervalo crescente até ocorrer reset a cada ~15s — sinal clássico de um pivô fora do centro que transmite carga desigual na roda de escape.
Medir com Timegrapher (Witschi) mostrou beat error flutuante de 0,9–1,6 ms durante o ciclo falho; amplitude caía 10° após a segunda batida. Esses números isolam a peça: o pinhão transmite desalinhamento ao eixo do balanço, não é um problema de mola ou regulagem.
Por que o procedimento do fabricante falha na prática
O manual recomenda troca do pinhão quando há batidas irregulares, mas muitas vezes a raiz do problema é micro-ovalização do pivô (0,01–0,03 mm) ou folga no assento. Substituir a roda apenas mascara o sintoma; a folga lateral e o ponto de contato errado continuam gerando dupla batida.
Em oficina experiente, a inspeção sub-20× revela micro-ranhuras e encavalamento no ombro do pivô que o manual não enumera como critério de troca. Isso explica por que peças novas falham logo após intervenção padrão.
Como isolar o sinal e confirmar a causa
Procedimento prático:
- Fixar movimento na placa de apoio e acoplar pick-up piezo próximo ao balanço.
- Gravar 30 segundos no osciloscópio portátil e correlacionar picos com observação microscópica rotacional.
- Desamarrar a espiral, verificar pivô em 20×, rodar manualmente e observar ovalização e trilha de desgaste.
O ajuste padrão falha porque não quantifica o deslocamento radial do pivô; mensure antes de substituir. — Nota de Oficina
Tabela de diagnóstico rápido
| Sintoma | Causa raiz oculta | Ferramenta / Ação |
|---|---|---|
| Dupla batida a cada 15s | Pivô fora de centro por 0,01–0,03 mm | Pick-up piezo + lupa 20×; endireitar com punção micro e mandril de apoio |
| Amplitude cai após batida | Ovalização no ombro do pivô | Polir rosto do pivô; verificar assento do furo |
| Beat error variável | Folga lateral na ponte/assento | Reajustar ou re-bush assento; medir folga com lâmina 0,05mm |
Intervenção prática passo a passo
Remova cuidadosamente ponte do escape, extraia pinhão apoiando o eixo em mandril de latão, use punção 0,6 mm e batidas muito controladas para realinhar o pivô. Não aplique calor em aço endurecido; trabalhe por toques mínimos e verifique concentricidade a cada rotação no microscópio 20×.
Após ajuste, monte parcialmente e rode no Timegrapher: busque beat error <0,2 ms e amplitude estável. Se a folga persistir, re-bush com latão 0,1 mm e repita checagens.
Validação imediata e observáveis para 30 dias
Registro inicial: gravação piezo antes/depois, leitura no Timegrapher e fotos 20× do pivô. Nos primeiros 30 dias monitore: ausência de dupla batida, amplitude estável +/-5°, desgaste visual nulo no ombro e manutenção do beat error sob 0,3 ms.

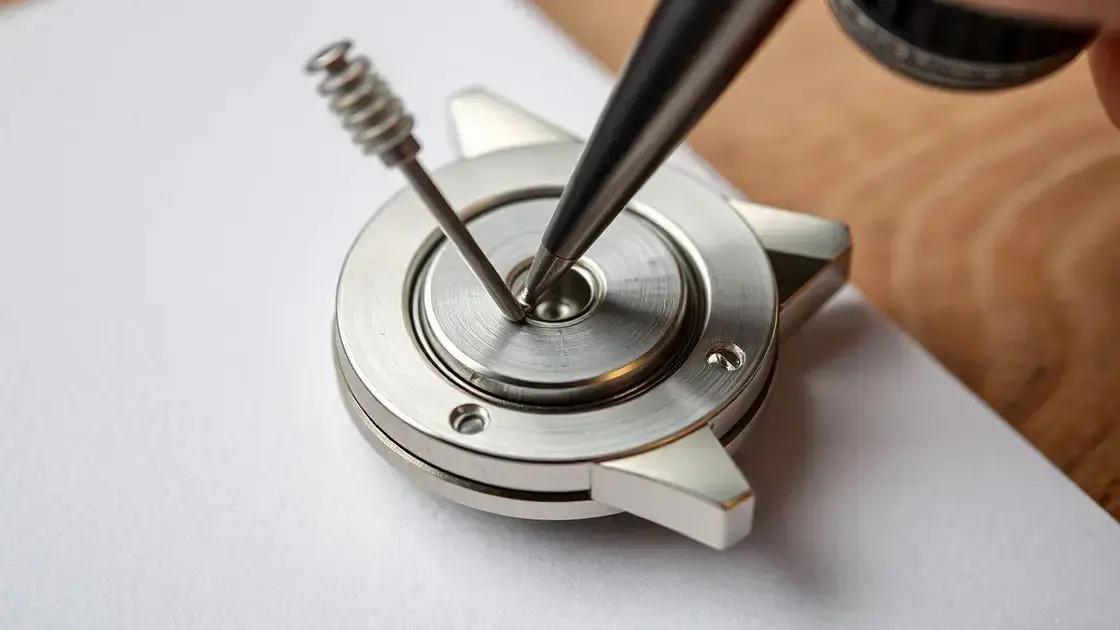

Registro óptico em giro lento mostrou deslocamento radial mínimo mas repetível: curva de 0,02 mm em um eixo de 0,15 mm altera o ponto de contato da âncora e gera impacto no impulso. A confirmação sob lupa exigiu método mensurável para o pivo dobrado pinhao escape girard perregaux restauracao, não suposição visual.
Medindo o pivo dobrado pinhao escape girard perregaux restauracao a 0,15 mm
Procedimento prático: apoiar o pinhão em mandril de latão, girar manualmente em incrementos de 30° e capturar imagens com microscópio digital 50× (Keyence ou Mitutoyo). Use retículo calibrado 0,01 mm no ocular para registrar deslocamento máximo.
Compare múltiplas imagens sobrepostas para calcular runout radial. Técnica alternativa: laser micrômetro (resolução 0,005 mm) para confirmar curvatura de 0,02 mm. Nunca meça apenas em repouso — a pequena precessão só aparece durante rotação com leve carga.
Por que a inspeção visual do manual falha
Olhar a peça sob lupa sem rotação dá falso negativo; brilho do aço e reflexos mascaram 0,01–0,03 mm de ovalização. O procedimento padrão do fabricante não exige medição rotacional com retículo, por isso muitas peças reprovadas por técnica de bancada retornam ao serviço sem correção real.
Além disso, folga no assento e desgaste do ombro alteram a leitura estática — a peça parece centrada até você aplicar torque real no eixo.
Tabela de avaliação rápida
| Sintoma | Medição | Limiar de ação |
|---|---|---|
| Deslocamento rotacional visível | Runout ≥0,01 mm | Monitorar e fotografar |
| Curvatura medida | Curvatura ≥0,02 mm | Endireitar ou substituir pivô |
| Beat error variável | Oscilação >0,3 ms pós-montagem | Rever assento/folga lateral |
Checklist de confirmação e próximos passos
- Documentar foto 20× e gravação em rotação com escala.
- Medir diâmetro em três pontos; confirmar 0,15 mm com micrômetro óptico.
- Se curvatura entre 0,01–0,02 mm: considerar endireitamento controlado; registrar leitura antes/ depois.
- Se curvatura >0,02 mm ou presença de trinca: planejar substituição do pinhão ou re-bushing.
- Registrar leituras no cartão de assistência e anexar imagens para acompanhamento.
Medida estática engana; só a rotação evidencia a verdadeira irregularidade. — Regra de Oficina

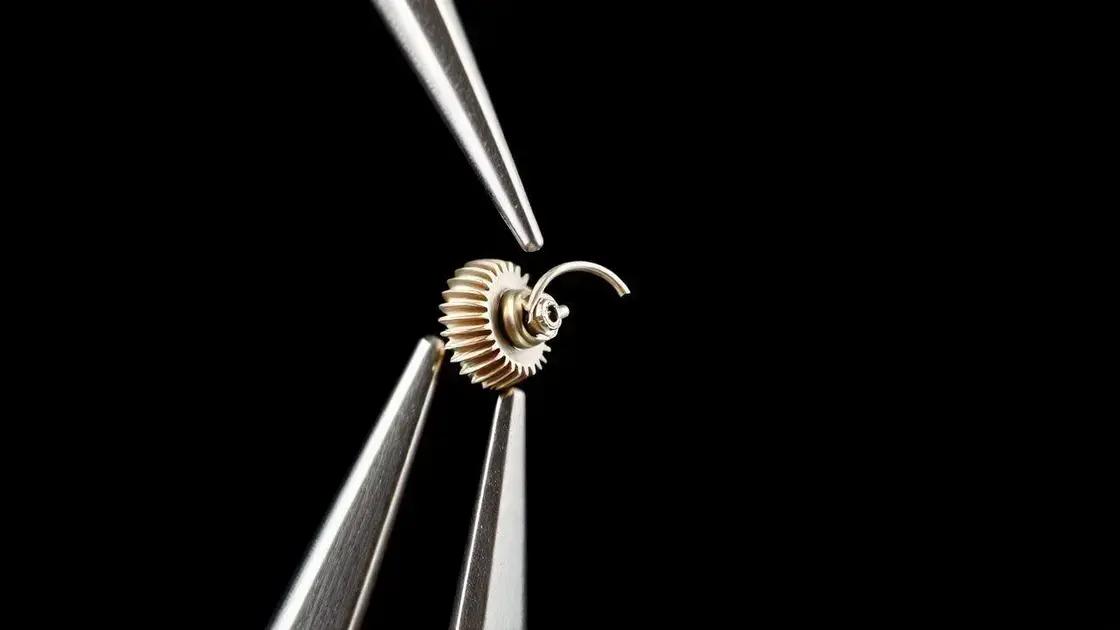

Impactos de baixa energia que não rompem a haste frequentemente deixam pivo dobrado pinhao escape girard perregaux restauracao em estado plástico: curvatura residual, encavalamento no ombro e transferência de carga irregular no assento da jóia.
Mecânica do envergamento e por que o aço não quebra
A haste do pinhão é fina (Ø ~0,10–0,20 mm) e trabalha sob carga de flexão localizada. Um choque de baixa energia pode gerar tensão elasto-plástica; se o pico de esforço ficar abaixo da tenacidade do aço temperado (típico 55–62 HRC), a peça se deforma em vez de fraturar.
O procedimento usual do fabricante assume fratura como critério de substituição e ignora envergamento. Na prática, isso leva a trocas desnecessárias quando o problema é alinhamento e não perda de integridade estrutural.
Modos de falha: envergamento vs desgaste abrasivo
Envergamento: curvatura, marca de compressão no ombro, contato pontual deslocado; resistência ao torque reduzida apenas sob ângulo. Desgaste: perda de material, estrias polidas e aumento gradual da folga lateral.
Passo a passo para diferenciar: 1) rodar pinhão sobre mandril e fotografar 2) medir runout por microscópio 3) inspecionar joia por compressão (brinelling) com lupa 20×.
Tabela de triagem rápida
| Sintoma | Causa provável | Ação recomendada |
|---|---|---|
| Curvatura visível em rotação | Envergamento plástico do pivô | Endireitar controlado; polir ombro; checar concentricidade |
| Ranhuras brilhantes e perda de diâmetro | Desgaste por atrito | Substituir pinhão ou re-bush |
| Marcas de brinelling na jóia | Impacto em suporte rígido | Trocar jóia; avaliar integridade do pivô |
Testes práticos que o manual não exige
Gire o pinhão com carga leve e capture vídeo a 200 fps; a precessão ou oscilação aparecerá apenas em rotação. Use micrômetro óptico ou retículo para quantificar runout ≥0,01 mm; se encontrar 0,02 mm, a chance de recidiva aumenta significativamente.
Use uma lâmina de borracha para simular assento e verificar se a carga se distribui; isso revela se o problema é na peça ou no assento da ponte.
Decisão técnica: reparar ou substituir
Critérios práticos: curvatura ≤0,015 mm e sem fissura → tentar endireitar e polir; curvatura >0,02 mm ou microfraturas visíveis → substituir pinhão. Documente antes/depois e registre leitura de beat error; a recidiva se manifesta em 7–14 dias se a correção for inadequada.
Não confunda brilho com integridade: polimento oculta micro-trincas. Meça em rotação antes de decidir. — Regra de Oficina

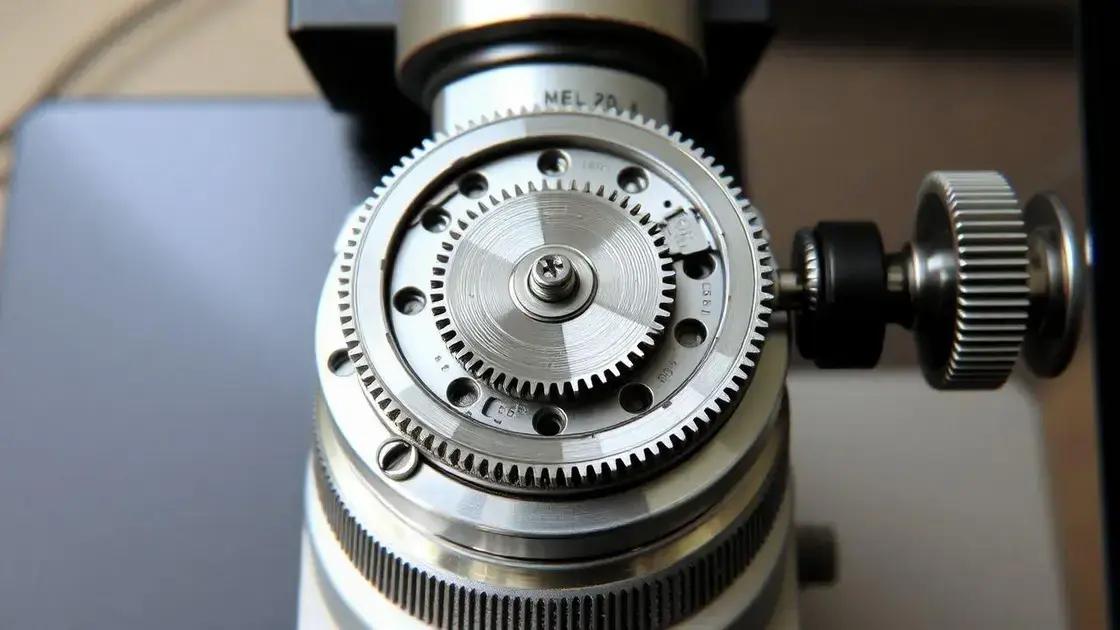

A intervenção exige controle dimensional extremo: o ponto de contato está deslocado por micrômetros e só se corrige com pressão localizada sobre suporte duro. Para a operação usei método de placa polida sem calor visando pivo dobrado pinhao escape girard perregaux restauracao, aplicado com forças na faixa de 50–300 gf e monitoramento ótico contínuo.
Preparação da placa e das ferramentas
Use placa de aço inox AISI 440 polida espessura 1,0 mm com face plana λ ≤0,5 µm; limpe com álcool isopropílico e monte sobre base antivibração. Ferramentas: jogo de punções de aço temperado (Ø 0,4–0,8 mm), mandril de latão oco para apoio, prensa micro-métrica (0,01 mm por volta) e lupa stereo 16–40× ou microscópio digital 50×.
Proteja a peça com filme fino de poliimida se necessário para evitar marca de contato direto; o objetivo é transferir força, não martelar acabamento.
Técnica de endireitamento para pivo dobrado pinhao escape girard perregaux restauracao
Alinhe o pinhão no mandril e posicione sobre a placa em três pontos: dois de apoio formando base e um ponto ativo de pressão sobre a convexidade. A sequência é: aplicar pré-carga de 50 gf, observar deslocamento, subir em incrementos de 25–50 gf até correção visível.
Execute toques curtos de 0,01–0,03 mm com o punção central; entre cada toque girar o pinhão 90° e reavaliar no microscópio. Evite aplicação contínua que cause retorno elástico inadequado ou faíscas térmicas — sem calor e sem choque súbito.
Tabela de controle: parâmetros e tolerâncias
| Parâmetro | Valor observado | Ação |
|---|---|---|
| Runout inicial | >=0,02 mm | Endireitar em 3 pontos; monitorar a cada 90° |
| Força aplicada | 50–300 gf | Ajustar em incrementos de 25–50 gf |
| Incremento de deslocamento | 0,01–0,03 mm por toque | Registrar e fotografar antes/depois |
Checklist operacional e validação imediata
- Confirmar apoio em mandril e ausência de folga lateral antes de aplicar força.
- Executar endireitamento em até 10 ciclos curtos; medir concentricidade após cada 3 ciclos.
- Polir levemente ombro com haste de fibra 00 somente se sinais de contato persistirem.
- Registrar beat error no Timegrapher e amplitude inicial; ajustar se necessário.
Não force além do necessário: aumento de força confere risco de microfissura no decapado do aço endurecido. — Prática de Oficina
Após a correção, monte parcialmente e rode por 200 rotações observando ausência de oscilação lateral e beat error estável <0,3 ms. Nos próximos 30 dias, monitore queda de amplitude (>10°) ou retorno da dupla batida; recidiva em até duas semanas indica falha no assento ou necessidade de re-bush.
Após o endireitamento e a montagem parcial, a verificação final exige comprovar que o pivô roda sem oscilação lateral em regime contínuo. O teste confirmou pivo dobrado pinhao escape girard perregaux restauracao corrigido quando, após 200 rotações observadas, não houve recidiva do deslocamento radial nem variação de beat error.
Preparação e instrumentos de aferição
Monte o movimento em suporte estável na oficina, remova carga excessiva na espiral e use mandril de latão para apoio do pinhão. Ferramentas essenciais: Timegrapher (Witschi), pick-up piezo, osciloscópio portátil, microscópio digital 50× e retículo de medição 0,01 mm.
Calibre o Timegrapher com referência conhecida e garanta que a captura piezo esteja firme na platina para evitar ruído mecânico falso.
Medição dinâmica do pivo dobrado pinhao escape girard perregaux restauracao
Inicie gravação contínua com pick-up por pelo menos 5 minutos enquanto o pinhão completa 200 rotações manuais a velocidade controlada. No Timegrapher busque estabilidade de beat error abaixo de 0,3 ms e amplitude consistente (variação <±5°).
Analise o traço no osciloscópio: ausência de picos periódicos indica eliminação do runout. Se notar picos a cada N rotações, repita inspeção ótica em 20–50×.
Tabela de verificação rápida
| Teste | Critério | Ferramenta / Ação |
|---|---|---|
| Beat error | <0,3 ms estável | Timegrapher; reajustar se acima |
| Amplitude | Variação <±5° | Timegrapher; verificar óleo e atrito |
| Runout observável | Nenhum pico periódico | Pick-up piezo + osciloscópio; reinvestigar se presente |
| Visual 50× | Sem curvatura residual | Microscópio digital; repetir endireitamento se necessário |
Procedimento passo a passo para validação prática
- Monte parcialmente o escape e aplique tensão mínima na espiral.
- Acople pick-up e inicie gravação; gire o pinhão 200 rotações em ciclos controlados.
- Monitore o Timegrapher em tempo real e capture vídeo microscópico sincronizado.
- Se o beat error ou amplitude variáveis surgirem, desmonte e inspecione ombro do pivô e assento da jóia.
- Documente leituras antes/depois e salve captura do osciloscópio para comparação futura.
Uma verificação visual não substitui o sinal elétrico: sempre sincronize gravação piezo com imagem microscópica para validar ausência de precessão. — Prática de Oficina
Após a validação inicial, descreva no cartão técnico os parâmetros medidos. Nos próximos 30 dias observe: manutenção do beat error <0,5 ms, ausência de retorno da dupla batida, amplitude estável e ausência de marcas novas na face do pivô. Recidiva nos primeiros 14 dias indica problema no assento ou necessidade de re-bush.
