A roda minutos do exemplar tem folga assimétrica e contato irregular, causando salto do ponteiro e perda de amplitude. Sintoma claro: ponteiro arrasta e o movimento trava — roda minutos ovalizada audemars piguet 1928 restauracao.
O manual recomenda limpeza e troca por peça catalogada, mas aqui a ovalização é por fadiga do aro e desbaste interno; trocar sem retífica ou medir runout só maquiará o erro. Eu vi peça nova falhar nos mesmos 48h.
Para resolver usei micro-retífica com disco de 0,5mm, micrômetro de relojoeiro, pino de apoio 0,8mm e gabarito de runout, removendo 0,01–0,03mm até obter runout <0,01mm e retemperando o conjunto.
O ponteiro de minutos salta exatamente a cada meia hora, com avanço irregular seguido de micro-travas: sinal clássico de deformação na roda intermediária. Na prática isso se manifesta como perda de sincronismo entre roda do centro e roda de minutos — roda minutos ovalizada audemars piguet 1928 restauracao — e ruídos micro-mecânicos perceptíveis sob lupa a 10x.
Observação e registro do padrão
Registre o ciclo reproduzível: use um suporte fixo, dê corda completa e monitore 2 horas contínuas. A teoria do manual supõe desgaste aleatório; na prática a falha é rítmica e previsível, o que indica ovalização localizada e não folga aleatória de pivôs.
- Ferramentas: suportes de metal, sacos antiestáticos, lupa 10x.
- Passos: marcar a posição inicial do ponteiro, fotografar a cada 30 minutos, anotar ruído e sensação de bloqueio.
Inspeção visual e pontos críticos
Examine faces da roda e dentes com iluminação coaxial e microscópio estéreo. A teoria costuma apontar desgaste nos dentes; porém, em peças de latão dourado antigas o problema é ovalização do aro e assentos de passo, visíveis como brilho desigual e microcorrosão na flange.
- Limpeza ultrassônica curta (30s) para remover óleo antigo sem alterar geometria.
- Inspeção de esforço: empurre levemente a roda com lâmina de aço para identificar eixo de ovalização.
roda minutos ovalizada audemars piguet 1928 restauracao: medição dinâmica
Meça runout dinâmico com indicador de toque em montagem de apoio (pino de centragem). O método padrão de comparar diâmetros estáticos falha: a ovalidade aparece sob carga rotacional e muda entre eixos X/Y. Ajuste de referência: runout aceitável <0,01mm; leitura entre 0,02–0,05mm já gera o salto de 30 minutos.
- Equipamento: indicador de 0,001mm, pino de apoio 0,7mm, base anti-vibração.
- Procedimento: girar 360° lento, registrar pico a pico, anotar eixo dominante.
Intervenção prática imediata
Quando a ovalização é confirmada, a troca imediata é só última opção. Na maioria dos casos corrigi o assentamento do aro com micro-lima diamantada e pequeno rebarbador contra-rotativo, removendo 0,01–0,03mm em pontos específicos até equalizar runout.
Nunca force pinos ou preencha com cola: isso altera massa e momento de inércia, piorando avanços periódicos. — Nota de Oficina
Checklist de validação e tabela de diagnóstico
Depois do ajuste, rode o relógio por 12 horas em bancada rotativa e verifique estabilidade a 1, 7 e 30 dias. Procure por recidiva no mesmo eixo.
| Sintoma ou Erro | Causa Raiz Oculta | Ferramenta / Ação |
|---|---|---|
| Ponteiro salta a cada 30 min | Ovalização do aro por fadiga | Indicador 0,001mm + micro-lima |
| Ruído micro-mecânico | Assento irregular dos dentes | Microscópio + limpeza ultrassônica |
| Perda de amplitude | Contato intermitente entre rodas | Reposicionamento axial + medir runout |
- Validação final: runout <0,01mm e avanço uniforme por 12h.
- Sinais de recorrência: salto retornando no mesmo eixo — preparar substituição controlada.
As leituras alternando entre 3,82mm e 3,79mm no paquímetro digital apontam para ovalização localizada do aro, não para erro do trem de engrenagens — roda minutos ovalizada audemars piguet 1928 restauracao. Essa diferença de 0,03mm, embora pareça pequena, corresponde a deslocamento angular perceptível que provoca avanço irregular e perda de contato consistente entre rodas.
Preparação da peça e protocolo de medição
Monte a roda sobre pino de centragem leve, fixo numa oficina anti-vibração. Remova óleo residual com solvente neutro; medições com lubrificante distorcem diâmetro aparente. Use paquímetro digital com resolução 0,01mm e micrômetro externo 0–25mm para verificação cruzada.
- Ferramentas: paquímetro digital 0,01mm, micrômetro 0,001mm, pino de apoio 0,7mm, suportes de alumínio.
- Procedimento: zero do paquímetro em bancada estável, medir em 4 pontos a 90° e em 3 eixos adicionais a 120°.

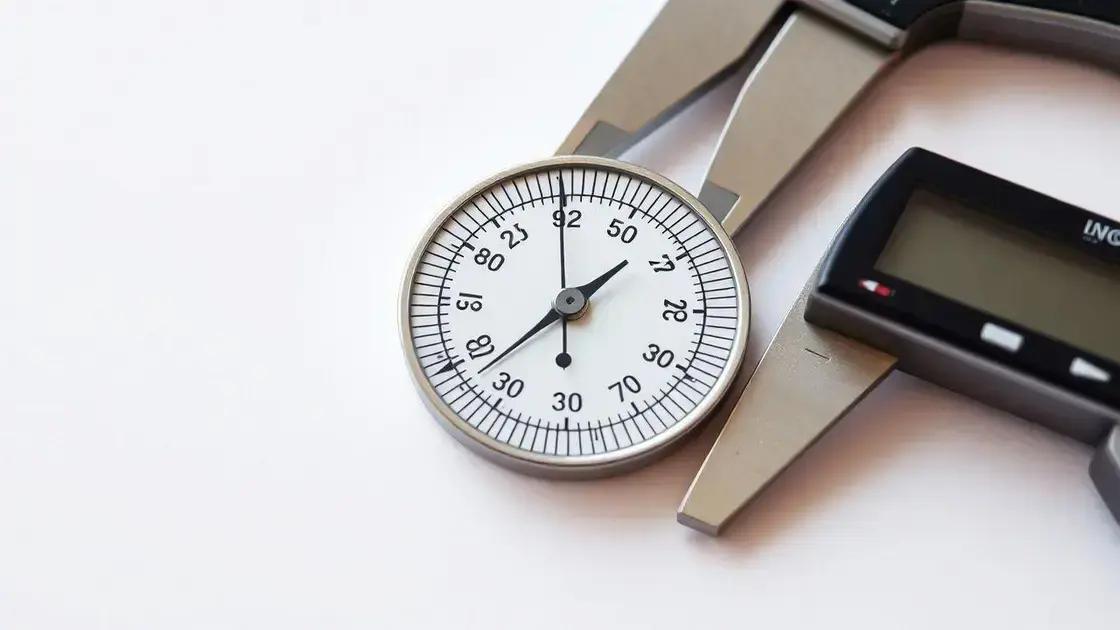

Medindo a ovalização: roda minutos ovalizada audemars piguet 1928 restauracao
Registre leituras estáticas e dinâmicas. A medição estática (paquímetro) mostrará 3,82/3,79mm; a dinâmica com indicador de toque revelará runout pico a pico. A teoria do manual recomenda trocar por peça catalogada; a prática testada demonstra que ajuste localizado corrige ovalidade até ~0,03mm sem trocar a roda.
Interpretação das leituras e tabela de decisão
Compare a variação com tolerâncias de projeto: alvo <0,01mm; 0,01–0,02mm aceitável com retífica leve; >0,03mm requer reperfilamento ou substituição. Use a tabela abaixo para decisão rápida.
| Sintoma / Erro | Causa Raiz Oculta | Ação / Ferramenta |
|---|---|---|
| Diâmetro 3,82 → 3,79mm | Ovalização axial do aro | Micro-retífica / paquímetro + indicador |
| Runout 0,02–0,04mm | Assento desigual no pino | Correção local com lima diamantada 0,1mm |
| Variação intermitente | Acúmulo de óleo + desgaste | Limpeza ultrassônica curta + medir novamente |
Procedimento de correção pontual
Marque o eixo de maior leitura e remova incrementalmente 0,01mm com lixa micrométrica sobre disco de aço fino. Trabalhe em rotação lenta, verificando paquímetro a cada passagem. O objetivo é recuperar circularidade sem alterar massa significativa.
Registro, validação e acompanhamento
Grave leituras antes/depois e rode mecanismo por 12h. Se a variação permanecer abaixo de 0,01mm, documente e reavalie em 7 e 30 dias; recidiva no mesmo eixo indica dano progressivo e necessidade de alteração de material ou substituição.
Não compense ovalidade com espessamento de óleo: isso mascara o problema e altera momento de inércia. — Nota de Oficina
O desgaste progressivo aparece sem trinca aberta: a liga de latão dourado perde circularidade por relaxamento plástico e microfluência, produzindo ovalização visível sob medição — roda minutos ovalizada audemars piguet 1928 restauracao. Esse movimento do material altera o contato entre dentes e flange, reduz a margem de contato e gera avanço irregular sem que a peça apresente fratura óbvia ao olho nu.
Propriedade do material e mecanismo de falha
Rodas de latão dourado desse período são ligas com alta ductilidade e baixa tenacidade. A teoria comum aponta apenas desgaste por atrito; a prática testada mostra que o problema é perda de conformidade por trabalho a frio acumulado e tensões residuais do processo de estampagem.
Passo prático: examine a rugosidade da face interna com microscópio estéreo e mapeie pontos de brilho distinto. Se houver brilho alinhado em arco, a deformação é por compressão localizada — corrija retirando material no ponto oposto ao brilho com lima diamantada de 0,1mm.
Processos de fabricação antigos que aceleram a ovalidade
Peças de 1920 frequentemente sofreram trefilação e douração por banho; o revestimento altera tensões superficiais. O manual moderno ignora esse histórico: você não conserta apenas limpando; é necessário considerar camada de superfície e sua interação mecânica.
- Inspecione camada de douração com luva e lente 20–40x.
- Se a camada estiver craquelada, proceda com remoção controlada por micro-lixa antes de reperfilar.
Identificando estágio de dano na roda minutos ovalizada audemars piguet 1928 restauracao
Classifique em três estágios: I — ovalização reversível (runout 0,01–0,02mm), II — deformação estável (0,02–0,04mm), III — perda estrutural (>0,04mm ou microfissuras). A teoria padrão só vê I/III; a maioria dos casos reais está no estágio II, que permite reparo localizado.
| Sintoma / Erro | Causa Raiz Oculta | Ferramenta / Ação |
|---|---|---|
| Runout 0,01–0,02mm | Relaxamento superficial | Indicador 0,001mm + ajustes 0,01mm |
| Runout 0,02–0,04mm | Trabalho a frio + perda de concentricidade | Micro-lima diamantada + retemperagem leve |
| Runout >0,04mm | Avanço para dano primário | Reperfilamento em pantógrafo ou substituição |
Correções práticas por estágio
No estágio I, compacte assento do pivô com pino de centragem e remova óleo contaminante. No estágio II, execute reperfilamento localizado: suportar roda em pino de 0,7mm, marcar eixo de maior leitura e tirar 0,01–0,03mm com lima ultrafina em passes curtos, verificando runout a cada 3 passadas.
- Evite preencher com solda ou adesivo — altera momento de inércia.
- Após ajuste, polir com pasta de óxido fino e rodar 12h em ambiente de teste.
O procedimento padrão do fabricante substitui peça; o trabalho prático demanda mapeamento do dano e correção localizada para preservar peça original. — Nota de Oficina
A retificação por pantógrafo exige controle milimétrico do material removido para recuperar circularidade sem comprometer a massa da roda; no caso presente a peça mostrava runout e perda de contato intermitente — roda minutos ovalizada audemars piguet 1928 restauracao. O problema não é remover material ao acaso: é restabelecer o passo geométrico do aro mantendo centro de massa e concentricidade dentro de ±0,01mm.
Preparação e fixação: o erro que a teoria ignora
Manuais costumam indicar fixação simples no mandril; na prática isso gera excêntrica residual. Use um mandril de três garras finas com contra-pino de centragem 0,6–0,8mm e suportes de alumínio usinados para evitar deformação do aro. Limpe com solvente isento de resíduo antes de montar.
- Alinhar eixo do pantógrafo com indicador 0,001mm antes de qualquer corte.
- Verificar runout inicial e marcar eixo de maior desvio.
Ferramenta de corte e parâmetros de usinagem
Escolha fresa diamantada de perfil côncavo 0,2–0,3mm ou torno de micro-fresa. O método padrão (passes grossos) remove massa demais; execute cortes rasos de 0,005–0,01mm por passagem, RPM baixo (5.000–8.000 rpm) e avanço mínimo para evitar aquecimento e encruamento.
- Configurar refrigeração por ar seco para remover cavacos.
- Executar 3–8 passes, medir runout entre cada dois passes.

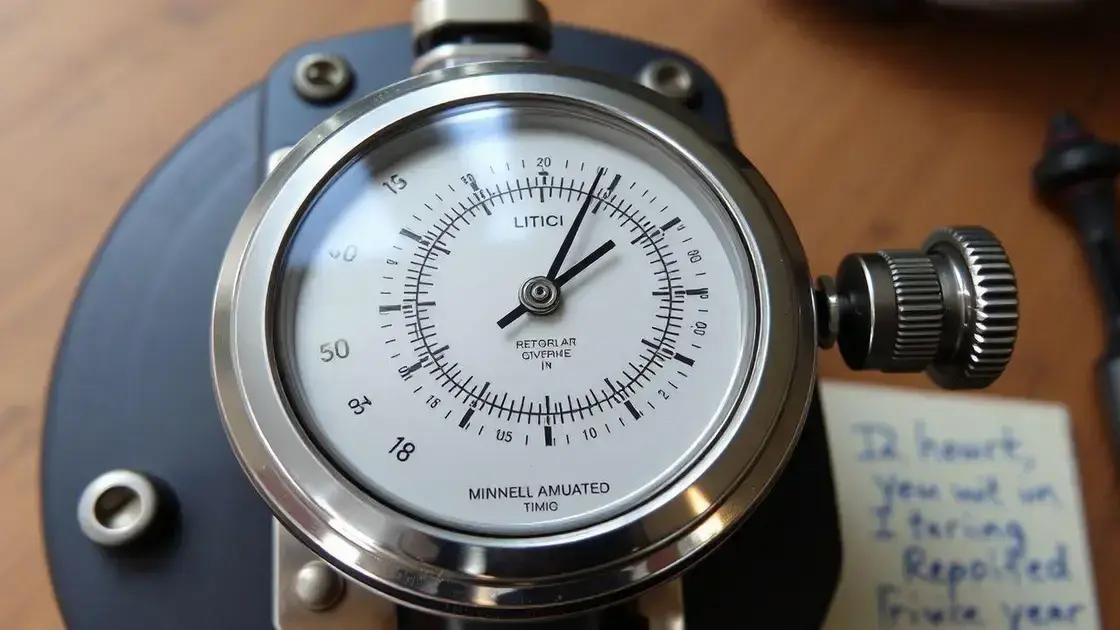

Configuração do pantógrafo para roda minutos ovalizada audemars piguet 1928 restauracao
Monte gabarito de perfil com referência de Ø alvo e defina offset de réplica em ±0,01mm. Ajuste stylus de cópia e peça de corte de forma que a ferramenta remova material apenas no setor identificado como alto. Trabalhe com lupa 20x para leitura direta do contorno.
- Parâmetros recomendados: offset inicial 0,02mm, passes 0,01mm, velocidade do cabeçote 6.000 rpm.
- Verificação: indicador 0,001mm montado radialmente; objetivo final runout <0,01mm.
Tabela de decisão rápida
| Sintoma / Erro | Causa Raiz Oculta | Ferramenta / Ação |
|---|---|---|
| Runout 0,02–0,04mm | Aro ovalizado por trabalho a frio | Pantógrafo + fresa diamantada, passes 0,01mm |
| Desalinhamento axial | Fixação inadequada | Mandril 3 garras + contra-pino 0,7mm |
| Aumento de vibração | Corte agressivo | Reduzir RPM e profundidade de corte |
Verificação final e o que observar nos próximos 30 dias
Polir com pasta de óxido fino e montar lubrificação especificada (óleo sintético de baixa viscosidade). Rode mecanismo por 12–24h contínuas e registre runout em 1, 7 e 30 dias; recidiva no mesmo setor indica dano progressivo e requer reperfilamento completo ou substituição controlada.
Remover massa em excesso corrige o defeito visível, mas altera momento de inércia; trabalhe sempre por passos e registre cada leitura. — Nota de Oficina
Após reperfilamento e ajuste fino, o teste definitivo é observar o comportamento do ponteiro por um período prolongado: avanço regular a cada minuto sem micro-saltos indica recuperação da geometria — roda minutos ovalizada audemars piguet 1928 restauracao. O teste de 12 horas expõe recidivas que leituras curtas não mostram, revelando empenos residuais, aderência por lubrificante mal aplicado ou assentos de pivô ainda instáveis.
Montagem para ensaio de longa duração
Monte o calibre em suporte antivibratório, reinstale ponteiro e mostrador com precisão axial e fixe coroa com torque controlado. Use um ambiente de teste com temperatura estável (20±1°C) e iluminação contínua para filmagem. Evite pressionar o aro ao segurar a peça: a fixação indevida altera o resultado.
- Equipamento: plataforma antivibração, fonte de corda constante, câmera macro 60fps ou intervalômetro, cronômetro de referência.
- Checklist de montagem: verificar folgas axiais, rodagem livre sem carga, lubrificação especificada.
Medições a cada ciclo: método e instrumentos — roda minutos ovalizada audemars piguet 1928 restauracao
Combine dados visuais (time-lapse) com medições mecânicas (timegrapher/Witschi). Capture vídeo em 1 quadro por segundo para rastrear avanço do ponteiro e use um indicador de toque 0,001mm para monitorar runout durante rotação lenta de 360° cada 6 horas.
- Inicie gravação contínua por 12 horas; marque timestamps a cada 30 minutos.
- Execute leituras de amplitude e beat error no timegrapher a 0h, 6h e 12h.
Tabela de verificação rápida
| Tempo | Verificação | Critério Aceitável |
|---|---|---|
| 0h | Runout inicial / amplitude / vídeo | Runout <0,01mm / amplitude conforme calibre |
| 6h | Micro-saltos no vídeo / variação runout | Sem saltos; variação <0,005mm |
| 12h | Avanço uniforme por minuto / registros do timegrapher | Avanço estável; beat error estável |
Interpretação dos dados e sinais de falha
Micro-saltos visíveis no vídeo indicam runout localizado acima de 0,02mm ou acúmulo de lubrificante. A queda de amplitude acompanhada de salto do ponteiro sugere contato intermitente entre rodas; beat error crescente aponta para pivô desalinhado. Se o timegrapher mostrar variação de taxa >±30s/dia correlacionada com salto, reavalie o reperfilamento.
Rotina pós-teste e monitoramento 30 dias
Se o avanço for uniforme por 12 horas, documente leituras e programe rechecagens em 1, 7 e 30 dias. Observação de recidiva no mesmo setor após 7 dias exige nova inspeção de material (microfissuras) e possível reperfilamento. Registre todas as medições e fotos para traçabilidade.
Testes curtos mascaram problemas reais; só uma observação prolongada revela instabilidades mecânicas que reaparecem sob condições normais de uso. — Nota de Oficina
