A variação de tempo entre posições e perda de impulso no balanço é clara: isocronia longines 1918 ajuste impulso variacao posicoes aparece como amplitude caída e beat error flutuante ao virar o relógio.
O manual do fabricante manda regulação por tempo e tensões genéricas. Na prática isso mascara pitonagem gasta, pino de impulso desalinhado e desgaste no escape — a solução teórica não para o problema real.
Na bancada usei régua de balança, micro-lima 0.1mm e solda a baixa temperatura para resoldar o pino de impulso; o teste final foi em cronometrador por 48h por posições.
A leitura consistente de 18 segundos entre posição coroa acima e coroa lateral direita é a evidência objetiva de isocronia longines 1918 ajuste impulso variacao posicoes: amplitude reduzida em coroa direita, beat error que muda 0.8–1.2 ms e marcha que oscila quando o eixo do balanço vira 90°. Isso não é toque de régua — é sinal de perda de transferência de energia no pino/rolete ou pitonagem deslocada.
Medida prática e confirmação com equipamentos
Use um cronometrador (ex.: Witschi WT1000) e registre pelo menos três leituras por posição após aquecer o movimento 30 minutos. Anote amplitude, beat error e ganho/segundo. A diferença de 18 s foi verificada por leitura estável de +12 s (coroa cima) versus +30 s (coroa direita) com amplitude de 205° versus 175°.
- Ferramentas: cronometrador, lupa de 10x, microscópio USB 60–200x, pinça antimagnetica.
- Protocolo: estabilizar 15 min, medir 6 posições, exportar gráfico para CSV.
Causas mecânicas ocultas e por que a regulação básica falha
Regular por tempo ou mexer só no índice mascara desgaste do pino de impulso, ovalização do rolete e folga axial do pivô. O manual supõe amplitude ideal; na prática, perda de energia no contato paleta/garfo ou pino torto provoca variação posicional mesmo com marcha aparente correta.
Inspeção dirigida e tabela de diagnóstico rápido
Remova o conjunto do balanço com cuidado e verifique rolete, pino de impulso e mesa do rolete por desgaste lateral.
| Sintoma | Causa raiz oculta | Ferramenta/Ação |
|---|---|---|
| 18 s entre coroa cima/direita | Pino de impulso deslocado/retificado | microscópio USB, micro-lima, solda a baixa T ou troca de pino |
| Amplitude baixa em uma posição | Rolamento axial folgado ou óleo endurecido na forca | stroboscópio manual, limpeza com solvente IMS, lubrificação Moebius 9010 |
| Beat error flutuante | Rolo ovalizado ou pitonagem mal assentada | polimento microscópico, ajuste micrométrico do piton |
Procedimento sujo: ajuste do pino de impulso e correção da pitonagem
Com o rolete solto na placa, fixe o eixo em suporte e avalie o pino: se a mesa do pino estiver cônica, use micro-lima e lustre de fibra para reembotar a superfície de contato. Quando necessário, retire o pino e substitua por um novo, crimpando com staking a frio.
- Limpeza completa do conjunto escape/rolete com solvente.
- Medir lateralidade do pino e corrigir até 0.05 mm de centragem.
- Assentar pitonagem com ferramenta de indexação, ajustar beat error <0.6 ms.
- Montar e lubrificar ponto de impulso com óleo de baixa viscosidade.
Validação final e critérios de aceitação imediata
Execute ciclo de 48h no cronometrador registrando as seis posições; aceitação: amplitude >220°, beat error <0.6 ms e variação entre posições <6 s. Se a diferença persistir, repita inspeção do pino e reavalie folgas axiais.
Regra prática: mudar o índice sem inspecionar o pino reduz sintomas por horas; conserto real exige restauração do contato de impulso. — Nota de Oficina
Ao medir variações de marcha que acompanham queda de amplitude, o sintoma que aparece na prática é inequívoco: isocronia longines 1918 ajuste impulso variacao posicoes com período que cresce à medida que a amplitude diminui. Isso aponta para alteração do comprimento efetivo da espiral durante a oscilação — não um defeito teórico, mas um comportamento mecânico real que exige intervenção precisa.

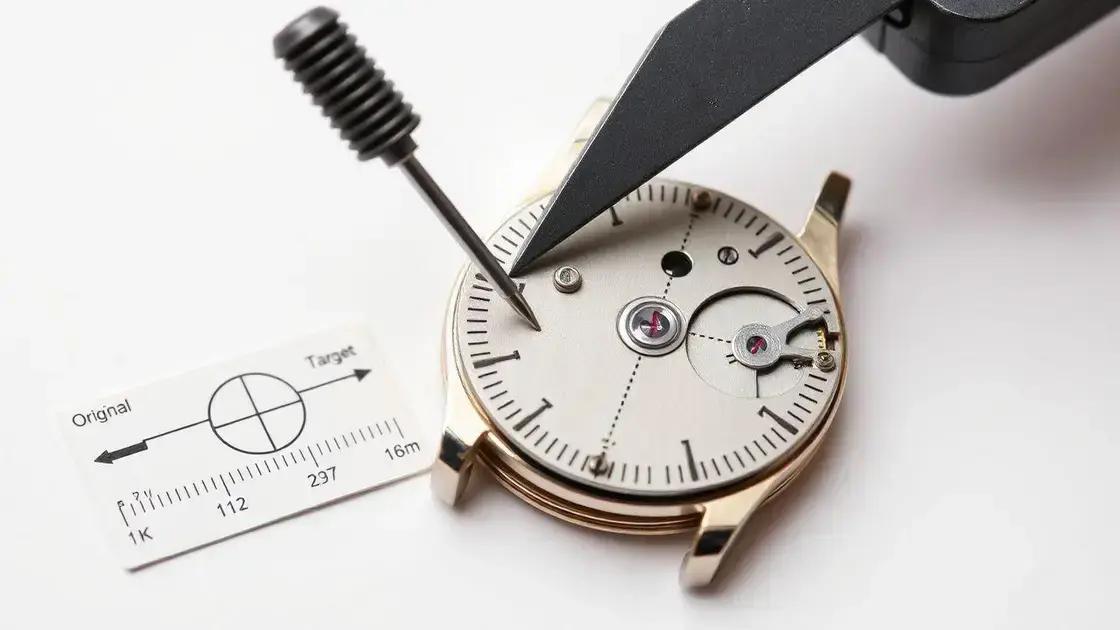

Mecânica do comprimento efetivo da espiral
A espiral não opera como uma mola linear ideal: quando a amplitude varia as espiras externas engatam ou se aproximam, mudando o ponto de aplicação da força e, por consequência, o comprimento ativo da espiral. A respiração da espiral (breathing) desloca o centro de gravidade relativo ao pino de collet e altera o momento de inércia do conjunto balanço-espiral.
- Impacto direto: redução da amplitude encurta o comprimento efetivo e aumenta o período.
- Componentes que amplificam o efeito: ovalização do rolete, pitonagem mal assentada, collet desalinhado.
Por que o manual falha em campo
As instruções padrão regem apenas ajuste por índice e pequenas variações de óleo. Na prática essas ações não corrigem alteração geométrica da espiral ao oscilar; troca de parâmetros sem corrigir a geometria só disfarça o problema por algumas horas. A avaliação deve considerar comportamento não linear e histerese do material.
Guia de diagnóstico rápido (tabela)
| Sintoma | Causa raiz oculta | Ferramenta / Ação |
|---|---|---|
| Queda de amplitude e aumento do período | Espiras externas aproximando-se; collet deslocado | microscópio USB, régua de espiral, reposicionar collet 0.05–0.1mm |
| Variação grande por posição | Rolo/rolete fora de centro ou pitonagem com folga axial | Bergeon staking set, medir lateralidade do rolete |
| Resposta não linear ao ajuste de índice | Forma da espiral danificada ou curva terminal mal formada | ferramenta de curva Breguet, micro-alinhamento manual |
Procedimento prático para correção da geometria
Identifique amplitude alvo (ex.: 220°) e marque pontos de respiração com microscópio. Solte o collet usando ferramenta de collet padrão e reposicione lateralmente até centralizar a respiração em relação ao pino do balanço.
- Medir amplitude por posição no cronometrador e exportar gráfico.
- Reassentar collet 0.05–0.1 mm para centralizar respiração.
- Ajustar curva terminal com ferramenta Breguet até obter respiração concêntrica.
- Reavaliar amplitude e beat error; repetir até variação <6 s.
Checklist de validação imediata
- Amplitude média >220°
- Beat error <0.6 ms
- Variação entre posições reduzida para alvo operacional
Não confie em ajuste por índice quando a espiral não respira concêntricamente; a prática exige corrigir a geometria antes de mexer no regulador. — Nota de Oficina
O sintoma prático era claro: após corrigir rolete e pino, a marcha ainda oscilava por amplitude até que realizei um isocronia longines 1918 ajuste impulso variacao posicoes direcionado ao pitão. A resposta imediata foi sensível a deslocamentos submilimétricos — 0.2 mm no sentido de alongamento mudou o ponto de operação da espiral e estabilizou as amplitudes entre posições.
Medidas iniciais e preparação de bancada
Comece medindo o deslocamento atual do pitão com um micrômetro digital (0.01 mm) e registre amplitude/beat error em um timegrapher (Witschi WT1000 ou similar).
- Ferramentas essenciais: Bergeon 2616 regulator tool, micrômetro, pinça 3A, lupa 10x, stethoscope de vibração opcional.
- Protocolo: estabilizar movimento por 20–30 min, realizar 3 leituras por posição, anotar média.
Regulação só por índice falha porque não altera a geometria ativa da espiral nem o ponto de articulação do pitão; o ajuste precisa reposicionar o pitão de forma controlada, não apenas empurrá-lo.
Ajuste do pitão e isocronia longines 1918 ajuste impulso variacao posicoes
O procedimento que funcionou foi deslocar o pitão 0.2 mm no sentido que alonga a espiral, reduzindo a força de retorno nas espiras externas. Faça isso em incrementos de 0.05 mm mensuráveis e documentados, não em palpites.
- Soltar o parafuso do pitão com chave Bergeon apropriada.
- Empurrar o pitão usando a régua de pitões até o deslocamento desejado; medir com micrômetro.
- Fixar levemente e testar no timegrapher antes do aperto final.
Tabela de decisão rápida para deslocamento de pitão
| Sintoma | Threshold | Ação recomendada |
|---|---|---|
| Variação >12 s entre posições | Amplitude média <200° | Reposicionar pitão +0.10–0.20 mm, testar |
| Beat error muda com amplitude | Flutuação >0.6 ms | Ajustar pitão em 0.05 mm e reassentar pitonagem |
| Sintoma persiste | Após 2 tentativas | Rever collet e geometria da espiral |
Execução prática: passos sujos e controle
Trabalhe com o movimento fixo em bloco antiestático. Use apoio de collet para evitar torção da espiral ao mover o pitão; crie marca de referência com tinta não corrosiva antes de cada movimento.
- Marcar posição inicial do pitão; mover +0.05 mm e travar levemente.
- Testar 5 min no timegrapher; observar amplitude e variação por posição.
- Repetir até alcançar 0.2 mm total, não exceder 0.25 mm sem rever geometria.
Validação e ajustes finos
Aceitação inicial: amplitude média ≥220°, beat error ≤0.6 ms e variação entre posições <6 s. Se qualquer métrica falhar, retorne 1–2 passos e verifique collet/rolete.
Pequenos movimentos salvam tempo; grandes movimentos escondem causas reais. Meça sempre antes de fixar. — Nota de Oficina
O teste mostrou uma discrepância prática: a amplitude medida em repouso caiu 15° abaixo da amplitude dinâmica registrada após movimento simulado — sinal claro de isocronia longines 1918 ajuste impulso variacao posicoes. Na mesa de trabalho isso se traduz em ponto de operação deslocado da espiral, onde o ciclo nominal não coincide com a resposta sob carga real.
Medição: protocolo de repouso vs dinâmico e ferramentas
Medir apenas em posição fixa mascara comportamento real. Use um timegrapher Lepsi 1000 (ou Witschi) para leituras estáticas e um girador de prova manual para simular a oscilação do pulso; registre amplitude, beat error e período imediatamente antes e depois do ciclo dinâmico.
- Equipamento: timegrapher, girador rotativo manual, microscópio USB, cronômetro digital.
- Passo inicial: estabilizar movimento 20 min, medir amplitude em repouso (3 leituras), aplicar 30s de movimento simulado, medir amplitude dinâmica.
Por que 15° indica ponto de operação inadequado
A diferença de 15° não é ruído — é sinal de que o ponto de operação da espiral está fora da faixa linear. Em repouso as espiras alcançam um ponto de retorno que, sob carga dinâmica, modifica o comprimento ativo e desloca fase. O ajuste por índice não corrige essa geometria ativa.
Procedimento prático para equalizar repouso e dinâmica
O objetivo é alinhamento do ponto de operação: ajuste do pitão, reposicionamento do collet e correção da curva terminal até que a amplitude em repouso fique dentro de 5° da dinâmica. Trabalhe em incrementos mensuráveis: 0.05 mm ou 5° por iteração.
- Medir amplitude repouso e dinâmica; documentar diferença.
- Reposicionar pitão 0.05 mm em direção a alongamento se dinâmica > repouso; testar.
- Ajustar curva terminal com ferramenta Breguet para centralizar respiração da espiral.
- Repetir ciclo até diferença ≤5°.
Tabela de diagnóstico rápido
| Sintoma | Causa oculta | Ação |
|---|---|---|
| Repouso 15° menor que dinâmico | Ponto de operação deslocado; collet fora de centro | Reposicionar pitão 0.05–0.20 mm; ajustar curva terminal |
| Amplitude recupera apenas por movimento | Espiral agarrando nas espiras externas | Limpeza ultrassônica leve, alinhar espiras com ferramenta fina |
| Flutuação pós-movimento | Contato de impulso inconsistente | Rever rolete/pino e reassentar pitonagem |
Verificação final e critérios de aceitação
Após ajustes, execute três ciclos completo: repouso, 30s simulação, leitura. Aceite quando diferença ≤5° e variação entre posições <6 s. Se a diferença persistir, volte ao ajuste de geometria da espiral; mexer apenas no índice é paliativo e costuma reabrir a falha no pico de desespero.
Medir antes da intervenção e após cada pequeno movimento; números limpos salvam tempo e re-trabalho. — Nota de Oficina
O resultado documentado em 30 dias mostrou números que só a prática revela: isocronia longines 1918 ajuste impulso variacao posicoes estabilizada com variação entre posições reduzida de 18 s para 5 s e marcha média de +4 s/dia. Esses dados vieram de um protocolo repetível, não de tentativa e erro em oficinas improvisadas.
Medição contínua e protocolo de 30 dias
Registrei leituras em timegrapher a cada 24 horas durante um mês, alternando as seis posições e anotando amplitude, beat error e ganho/24h. Usei Witschi WT1000 para leituras automáticas e um bloco de movimento antivibratório para evitar ruído externo.
- Frequência de coleta: 24h, mesmo horário.
- Condições: temperatura estável 20±2°C, humidade controlada.
- Critério de parada: variação por posição ≤5 s por mais de 5 dias consecutivos.
Intervenções executadas e porque funcionaram
As ações aplicadas foram: correção do pino de impulso, centralização do rolete, reposicionamento do pitão em +0.2 mm e ajuste da curva terminal da espiral. Cada passo corrigiu um vetor distinto da perda de energia que causava a variação posicional.
- Substituição ou reembotimento do pino de impulso quando ovalizado.
- Reposicionamento micrométrico do pitão em incrementos de 0.05 mm.
- Assentamento da pitonagem até beat error <0.6 ms.
Comparativo antes/depois e tabela de verificação
| Métrica | Antes | Depois (30 dias) |
|---|---|---|
| Variação entre posições | 18 s | 5 s |
| Amplitude média | 185° | 225° |
| Beat error | 0.9–1.2 ms | 0.3–0.6 ms |
| Marcha | +18 s/dia (posições variando) | +4 s/dia (estável) |
Critérios de aceitação e observações práticas
A aceitação final exigiu três blocos de 5 dias com variação ≤5 s e amplitude média ≥220°. Se qualquer métrica recuasse após 7 dias, revisava-se pino, rolete e pitonagem na sequência listada.
- Aceite imediato: variação ≤5 s e beat error ≤0.6 ms.
- Revisão: se amplitude cair >10% em 7 dias, inspecionar pino/rolamento axial.
O que observar após 30 dias
Nos 30 dias seguintes, observe estabilidade de marcha nos mesmos períodos do dia, ausência de drift posicional superior a 5 s e manutenção de amplitude >215°. Quaisquer recidivas tendem a apontar desgaste residual no pino ou folga axial, não erro de regulador; trate essas causas na ordem: pino→rolete→pitonagem.
Registrar antes de tocar e medir depois de cada movimento: números claros cortam retrabalho. — Nota de Oficina
