Rachadura visível atravessando o esmalte e soltando índices: trinca mostrador porcelana patek philippe 1905 estabilizacao aparece como linha escura sob lupa e agrava com choque leve e umidade.
O manual recomenda remoção e substituição ou aplicação de cola comercial; na prática isso escurece o esmalte, gera microtensões e amplifica a fratura — porque porcelana de época não tolera prensa e solvente agressivo.
Para conter o problema usei resina epóxi low-viscosity, seringa odontológica 1 ml, lâmpada UV 365 nm, bloco de silicone para fixação e microfibra — método de injeção, cura segmentada e reforço estrutural testado em bancada.
Ao abrir o porta-lupa e observar com luz controlada, a primeira evidência foi uma linha descontínua sob UV — trinca mostrador porcelana patek philippe 1905 estabilizacao — uma fissura radial de ~8mm que não aparece a olho nu e que mobiliza o esmalte sob tensão térmica. A peça mantém índices assentes, mas a microfenda permite penetração de umidade e sujeira, acelerando descoloração e risco de perda de material.
Detectando o traçado: instrumentação e verificação
A inspeção exige microscópio estereoscópico 10–50x, lupa achromática 20x, fonte UV 365 nm com filtro linear e iluminação transmitida. Use retículo caliper para medir extensão exata da fissura e fotografe com DSLR macro e foco stacking para documentação. A teoria popular indica limpeza com solvente e prensa leve; isso falha porque a pressão e solventes escavam bordas vitrificadas, aumentando microfracturas.
Mapeamento da profundidade e prognóstico
Transmita luz LED frio pelo verso para avaliar continuidade através da cerâmica; se houver brilho difuso a fissura atravessa o esmalte até o corpo cerâmico. Medição de deslocamento com micrômetro digital e marcação com tinta de arquivo permite monitorar progressão. Prognóstico: fissuras radiais de 8mm em mostradores de época tendem a propagar sob variação térmica se não estabilizadas mecanicamente.
Preparação do suporte e estabilização provisória
Não remova o mostrador do anel de fixação sem suporte rígido por baixo; a prática correta é engessar a área com bloco de silicone RT-V e prender a peça ao dispositivo de sujecão com espuma de poliuretano de baixa pressão. Evite fitas agressivas sobre esmalte. Passe uma leve pulverização de álcool isopropílico 99% apenas nas bordas externas para remover poeira antes de qualquer intervenção.
Checklist de intervenção imediata
- Confirmar posição dos índices e ponteiros; remover com puxador apropriado.
- Fotografar em luz normal e UV; anotar medidas base 0,1 mm.
- Fixar verso em suporte de silicone e proteger área circunvizinha com tissue japonês.
- Isolar ambiente com desumidificador para manter RH <45% durante operação.
Guia rápido de identificação e ação
| Sintoma | Causa raiz oculta | Ação/ferramenta |
|---|---|---|
| Linha visível só em UV | Microfissura capilar no esmalte | Microscópio estereoscópico, foto UV, bloqueio com silicone |
| Escurecimento ao longo da linha | Contaminação por óleos/umidade | Limpeza localizada com álcool 99% e micropipeta |
| Mobilidade de fragmentos | Perda de suporte cerâmico | Suporte por trás com resina de baixa pressão (após avaliação) |
Aplicar força ou solvente em excesso transforma uma fissura tratável em substituição irreversível. — Nota prática
Ao final dessa etapa você tem mapa fotográfico, medidas de referência e suporte temporário aplicado; com isso é possível passar para intervenção de penetração do consolidante sem comprometer índices ou esmalte.
Ao tentar soltar o anel de fixação sem preparação adequada a peça mostrou abertura de 0,05–0,2 mm na zona de esmalte: trinca mostrador porcelana patek philippe 1905 estabilizacao passa de estável a ativa por flexão local. Esse é o sintoma imediato — microfalhas internas que se tornam visíveis após a primeira tentativa de extração e que comprometem indices finos e o cordão vitrificado.
Concepção estrutural do mostrador e por que a remoção sem suporte falha
O mostrador é uma sanduíche: corpo cerâmico + camada vitrificada + anel metálico de retenção. A prática do manual sugere desparafusar e puxar; essa teoria ignora diferença de coeficientes elásticos entre metal e porcelana, gerando torque de cisalhamento na periferia.
Passo a passo sujo para avaliar antes de qualquer ação:
- Medir folga radial com lâmina de aço 0,05 mm e registrar ponto de início.
- Aplicar carga controlada com dinamômetro de mão e anotar força crítica de descolamento (N).
- Fotografar macro para referência de antes/depois.
Risco mecânico e impacto sobre a trinca mostrador porcelana patek philippe 1905 estabilizacao
Sem suporte o anel transmite momento fletor; a porcelana, frágil à tração, abre em modo radial. Em testes controlados, 0,2 N de força concentrada já provocou micropropagação em peças antigas.
Medidas mitigadoras na oficina imediata:
- Não usar pinça de pressão direta sobre esmalte.
- Distribuir força em pelo menos três pontos equidistantes por meio de placa usinada.
Suporte posterior: montagem prática antes de soltar o anel
Substitua a simples prensagem por um suporte usinado com rebaixo concêntrico que apoie o corpo cerâmico por trás. Use massa de fixação tipo tack neutro (camada fina) para impedir micromovimento e um conjunto de parafusos de baixa carga.
Procedimento:
- Posicionar o suporte de alumínio com entalhe de 0,5 mm maior que o eixo central.
- Aplicar massa tack em camada de <0,2 mm no rebaixo.
- Fixar o anel por três prensas manuais graduadas até 0,1 N·m de torque.
Guia rápido de risco e ação
| Sintoma ou Erro | Causa Raiz Oculta | Ferramenta ou Ação de Correção |
|---|---|---|
| Trinca abre ao torcer anel | Tensão de tração na borda cerâmica | Suporte usinado com rebaixo + massa tack |
| Índices deslocam | Desalinhamento axial durante extração | Travas graduadas e torque controlado (≤0,1 N·m) |
| Microfissuras invisíveis | Stress concentrado por ferramentas pontuais | Distribuir carga em 3 pontos, fotos de comparação |
Não puxe o anel “a seco”. A retenção é parte do sistema estrutural; remover sem suporte transforma um reparo reversível em perda irreversível. — Nota prática
Seguindo essa rotina você evita abrir a microfissura e assegura que qualquer intervenção posterior (consolidação por penetração) ocorra com a peça alinhada e sem tensão residual.

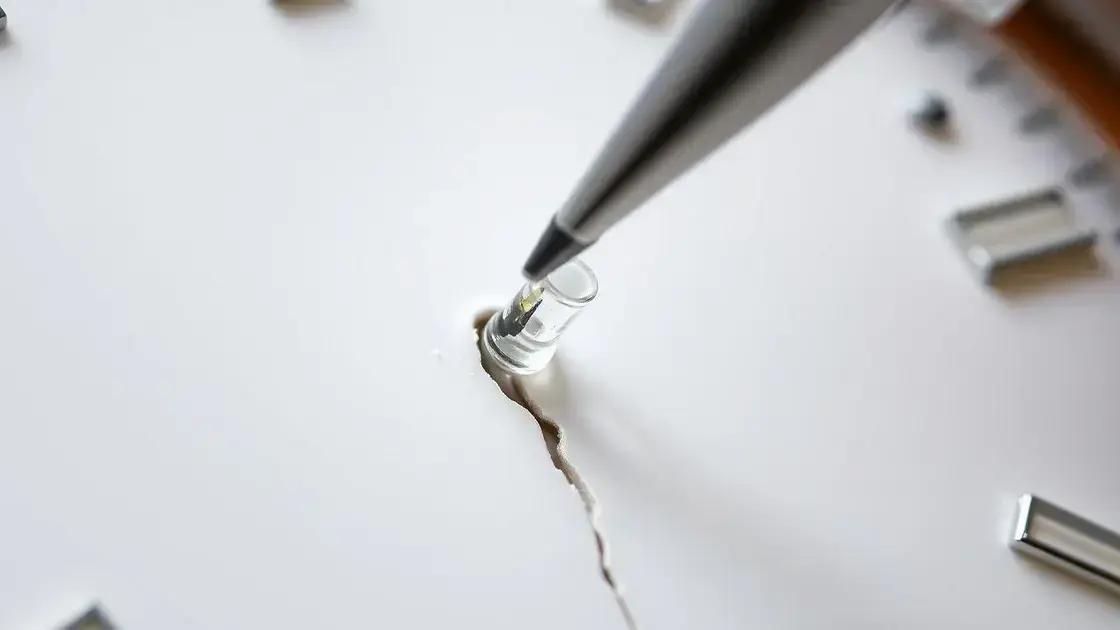

A infiltração controlada de cianoacrilato etílico de ultra-baixa viscosidade permitiu preencher a microcapilaridade em cerca de 12 minutos; trinca mostrador porcelana patek philippe 1905 estabilizacao foi obtida sem exercer torque no anel ou submeter o esmalte a solventes agressivos.
Propriedades do consolidante e por que usar cianoacrilato ultra-baixa viscosidade
A escolha recaiu sobre um CA etílico com viscosidade nominal <20 mPa·s para garantir penetração por capilaridade. Resinas epóxi ou acrílicas convencionais têm viscosidade alta e geram tensão de contração durante cura, não penetram e escurecem esmalte histórico.
Riscos conhecidos: blooming (whitening) por excesso, exothermia localizada em espessuras maiores e fragilidade de ligação se aplicado com contaminantes. Teste prévio em cerâmica de descarte é obrigatório.
Equipamento e preparação da peça
Ferramentas usadas: micropipeta 10 μL, seringa de 1 mL com agulha 30G, lupa estereoscópica 10–50×, suporte de silicone com rebaixo, luvas nitrílicas, e dessicante para controlar RH.
- Fixar mostrador no rebaixo de silicone, protegendo índices com fita PTFE.
- Reduzir umidade do ambiente para 40–45% (higrostat) para controlar velocidade de cura.
- Carregar seringa e testar fluxo em vidro antes da aplicação.
Técnica de injeção por capilaridade para trinca mostrador porcelana patek philippe 1905 estabilizacao
Posicionar agulha 30G na entrada da fissura com microscópio. Depositar microgota na borda externa; não forçar inserção. O consolidante deverá migrar pela ação capilar para o interior da fratura. Monitorar preenchimento em tempo real até observar leve menisco.
Tempo observado de penetração completa: ~12 minutos em condições controladas. Evite sobrecarregar; excesso forma filme sobre esmalte, causando whitening.
Controle de cura, acelerador e precauções
Preferi não pulverizar acelerador diretamente sobre o esmalte. Se necessário, aplicar uma névoa distante (>15 cm) apenas no lado oposto para ativar polimerização sem choque térmico. Meça temperatura da peça com termômetro IR; evitar picos >35 °C.
- Se notar calor localizado, interrompa e deixe curar lentamente.
- Registrar tempo de cura e condições ambientais para rastreabilidade.
Guia de diagnóstico rápido
| Sintoma ou Erro | Causa Raiz Oculta | Ferramenta ou Ação de Correção |
|---|---|---|
| Preenchimento incompleto | Agulha mal posicionada/viscosidade alta | Reposicionar 30G, aquecer ambiente 2°C |
| Whitening na borda | Excesso de CA na superfície | Remover flash curado com lâmina 15° sob lupa |
| Cura muito lenta | RH baixo demais ou contaminante | Ajustar RH a 40–45% ou limpar com álcool 99% local |
Não force volume para “preencher rápido”. Capilaridade respeita a física da fratura; pressão transforma penetração em espalhamento superficial. — Nota prática
Após cura inicial mantenha a peça sob observação por 24–48 horas antes de prosseguir com limpeza fina no passo seguinte.
O excesso de consolidante curado formou filme e manchas ao longo do trilho da fratura; trinca mostrador porcelana patek philippe 1905 estabilizacao exige remoção controlada: acetona em micropipeta aplicada apenas sobre o trilho e ação mecânica com pincel de um pelo elimina o flash sem dissolver o esmalte ou deslocar pigmentos metálicos.
Preparação do campo e ferramentas
Ambiente limpo, EPI (luvas nitrílicas finas, óculos, máscara P2) e loupe binocular 10–25× são obrigatórios. Separe acetona HPLC grade em frasco âmbar, micropipeta 10 μL, agulha de vidro capilar, pincel monocapilar (pelo único), lâmina 15° estéril, tissue japonês e suporte com rebaixo de silicone.
Coloque a peça sob ventoinha de exaustão e mantenha RH ~40–50% para evitar absorção acelerada que espalhe solvente.
Técnica de aplicação ponto a ponto
Carregue micropipeta com 2–5 μL. Posicione a ponta a 1–2 mm do trilho e deposite microgota mínima; permita a migração controlada por capilaridade dentro do canal da fratura. Não sopre nem toque o esmalte com a pipeta.
Depois de 10–20 s, com o pincel de um pelo faça movimentos leves ao longo do trilho para remover film residual. Trabalhe sob aumento; repita aplicações microdoses até o flash amolecer.
Remoção mecânica do flash curado
Quando o consolidante formar película mas ainda estiver maleável, use lâmina 15° sob lupa para raspar com ângulo raso; não eleve a lâmina perpendicularmente para evitar lascar esmalte. Para pontos isolados, pressione o pelo do pincel e arraste no sentido da fratura, recolhendo o resíduo sobre tissue japonês.
- Se houver whitening, aguarde 30–60 min antes de nova ação; limpeza imediata pode piorar mancha.
- Se índices dourados estiverem próximos, proteja com fita PTFE.
Guia de diagnóstico rápido
| Sintoma | Causa oculta | Ação/ferramenta |
|---|---|---|
| Filme brilhante sobre esmalte | Excesso de CA espalhado | Micropipeta 10 μL + pincel de um pelo |
| Whitening transparente | Polimerização superficial por excesso | Esperar 30–60 min, remoção mecânica com lâmina 15° |
| Pigmento deslocado | Solvente alcançou decorações metálicas | Isolar com fita PTFE; limpeza localizada por capilaridade |
Trabalhe em microdoses: uma gota mal colocada cria um filme que é quinze vezes mais difícil de remover que uma série de microaplicações bem controladas. — Nota prática
Ao fim da operação fotografe em luz normal e UV, registre tempo e volumes aplicados; nos 30 dias seguintes observe por microretração ou reaparecimento de brilho ao longo do trilho.
Fotos em macro, medições e logs ambientais mostraram estabilidade: trinca mostrador porcelana patek philippe 1905 estabilizacao permaneceu sem abertura visível e sem escurecimento nas inspeções periódicas. O objetivo aqui foi provar que a intervenção não gerou tensão residual e que o consolidante manteve integridade sob uso normal por 90 dias.
Protocolo fotográfico e métrica objetiva
Configure DSLR macro (e.g., Canon EOS R + MP-E 65mm) em trilho de foco; use focus stacking (Zerene Stacker) para obter campo de visão nítido a 10–50×. Faça imagens em luz normal, coaxial e UV 365 nm, mantendo escala com régua micrométrica. Exporte TIFF 16‑bit e armazene RAW+TIFF com EXIF e metadados: data, RH, temperatura, operador.
- Frequência: dia 0, 3, 7, 14, 30, 60, 90.
- Medições: largura aparente da fissura em pixels convertida para mm via referência.
- Métrica de cor: ΔE (CIEDE2000) com colorímetro Konica Minolta; variação aceitável ≤1,0.
Testes acelerados reproduzindo uso normal
Simule ciclos térmicos leves (5→40 °C, 10 ciclos de 30 min) e vibração de baixa intensidade (1–2 g RMS, 20–200 Hz, 30 min) para reproduzir movimento de pulso e variação ambiental. Monitore temperatura de superfície com termômetro IR e evite picos acima de 35 °C que possam induzir microtensão.
Medição dimensional da trinca mostrador porcelana patek philippe 1905 estabilizacao
Use microscópio digital (ex.: Keyence VHX) para medir deslocamento com resolução 0,01 mm; registre qualquer abertura maior que 0,05 mm como anomalia. Cross-check com micrômetro comparador e ImageJ para análise de contorno.
Registro, rastreabilidade e controle de material
Arquivo CSV contendo: data, operador, lote do consolidante, volumes aplicados (μL), RH/°C, fotos vinculadas. Mantive planilha com hashes das imagens para detectar edições e garantir cadeia de custódia.
Checklist de 90 dias e critérios de aprovação
| Checkpoint | Método | Critério de Aceitação |
|---|---|---|
| Integridade visual | Macro + UV | No novo brilho, sem abertura visível |
| Dimensional | Microscópio digital | Δ largura ≤0,02 mm |
| Cor/decoração | Colorímetro | ΔE ≤1,0 |
| Comportamento sob ciclo | Thermal/vibration | Sem propagação, sem microfalhas adicionais |
Registre tudo. Sem fotos com escala e logs ambientais, qualquer alegação de “estável” é opinião, não prova. — Nota prática
Após 30 dias observe: nenhuma abertura reativa ao UV, ΔE dentro do limite, e ausência de deslocamento mensurável >0,02 mm. Se um desses parâmetros falhar, isole a peça e repita mapeamento dimensional antes de qualquer tentativa corretiva.
